焊制Y型過濾器
- 品牌 上海南石
- 型號 Y型
焊制Y型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置;通常安裝在減壓閥、泄壓閥、定水位閥或其
它設備的進口端，用來清除介質中的顆粒雜質，以保護閥門及設備的正常使用。適用于水蒸汽、油品等介質，
使用溫度一般在0～300℃。焊接Y型過濾器主要材質是由卷管或無縫管焊接而成，可用于液體、氣體或其他介
質大顆粒物過濾器，安裝在官道上能出去流體中的較大固體物質，使機器設備（包括壓縮機、泵等）、儀表能
正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。當流體置入有一定規格濾網的濾筒后，其雜質被
阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，
因此，使用維護極為方便。(注:具體使用溫度以過濾器設計溫度為準)焊制Y型過濾器主要有：主體、過濾網、
中部蓋板、中部堵頭、中部緊固件等組成。
焊制Y型過濾器材質及參數：
|
殼體材質 |
20# 304（CF8） 304L（CF3） 316（CF8M）其他特殊材 |
|
濾芯材質 |
304 304L 316 316L 其他特殊材 |
|
公稱通徑 |
DN15—1500mm |
|
公稱壓力 |
PN0.6—20.0MPa |
|
過濾精度 |
10目—500目 或更高 |
|
連接形式 |
對焊連接或承插焊連接（I） 法蘭連接（II）螺紋連接（III） |
|
法蘭標準 |
HG GB HGJ JB ANSI JIS DIN BS NF |
|
密封面 |
突面（RF） 平面（FF） 凹凸面（MFM） 榫槽面（TG） |
|
工作溫度 |
碳鋼：-30℃—+350℃ 不銹鋼：-80℃—+480℃ |
|
外表 |
碳鋼：防腐油漆 不銹鋼：酸洗處理或防腐油漆 |
|
設計制造檢測標準 |
SH/T3411-1999 HG/T21637 |
焊制Y型過濾器尺寸：
|
公稱通徑DN |
尺寸 |
|
有效過濾面積㎡ |
|
L |
H |
||
|
15 |
260 |
177 |
0.00252 |
|
20 |
280 |
196 |
0.003 |
|
25 |
290 |
208 |
0.0033 |
|
32 |
310 |
227 |
0.0051 |
|
40 |
320 |
238 |
0.0052 |
|
50 |
300 |
240 |
0.0063 |
|
65 |
340 |
274 |
0.0091 |
|
80 |
380 |
307 |
0.0127 |
|
100 |
450 |
349 |
0.018 |
|
150 |
580 |
424 |
0.033 |
|
200 |
700 |
520 |
0.054 |
|
250 |
800 |
606 |
0.078 |
|
300 |
950 |
728 |
0.114 |

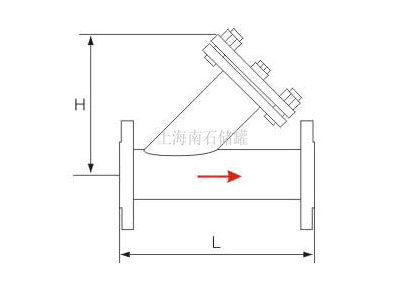

焊制Y型過濾器結構示意圖：
注：DN300以上歡迎來電咨詢，我公司將提供圖紙、尺寸。
焊制Y型過濾器安裝與維護：
(1)安裝在進水管道上各類配套閥的前端。
(2)根據截留物情況不定期清洗過濾器，清洗時先關閉過濾器前的閥門。
(3)卸下閥蓋清洗附著在上面的雜物。
(4)取出過濾筒，去除雜物，清洗濾網。
(5)洗凈閥體。
(6)將過濾器組裝好繼續使用
