T型過濾器
- 品牌 上海南石
- 型號 SRT14-C
T型過濾器是輸送介質的管道系統不可缺少的一種裝置，其作用是清除介質中的機械雜質，以保護設備管道上
的配件免受磨損和堵塞。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常
工作。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。T
型過濾器廣泛應用于蒸汽、空氣、水、油品等多種介質的管線中，保護管線系統上各種設備，如水泵、閥門等，
免受管道內的鐵銹、焊渣等雜物帶來對管道的堵塞和損壞。本公司生產的T型過濾器具有抗污性能強，排污方
便，流通面積大，壓力損失小，結構簡單，體積小等特點；T型過濾器的過濾網材質均是不銹鋼，耐腐蝕性
強，使用壽命長；過濾網的密度有10目－120目，溫度0~480℃，可根據用戶需要選用。
T型過濾器原理：T型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一
定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當T型過濾器需要清洗時，只要將可拆
卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。
T型過濾器工作介質：
1、化工、石油生產及城市供熱中的弱腐蝕性物料。如水、氨、油品、烴類等。
2、化工生產中的腐蝕性物料。如純堿、硫酸、硝酸、醋酸等。
3、制冷、空分生產中的低溫物料。如液甲烷、液氮、液氧及各種冷劑。
4、輕工食品、制藥生產中有衛生要求的物料。如啤酒、飲料、醫藥用品等。
T型過濾器材質及參數：
工作溫度（℃）：碳鋼：-30~380℃，不銹鋼：-80～480℃
殼體材質：A3、304，304L、316。
密封材質：耐油石棉橡膠、丁腈橡膠、聚四氟乙烯。
粗過濾濾芯材質：濾框?yàn)V網均為不銹鋼。
公稱壓力（MPa）0.6~5.0(150Lb~600Lb)
過濾精度（目/in）10~300
連接形式：法蘭連接、對焊連接、螺紋連接。
T型過濾器標準：
|
設計標準 |
HG/T21627-91、GB/T14382-93、SH/T3411-99 |
|
法蘭標準 |
GB/T9112-2000、HG20592-2009、HG20592-97、HG20615-97 |
|
結構長度標準 |
GB/T12221或按客戶要求 |
|
試驗與檢驗標準 |
JB/T 9092或客戶指定標準 |
T型過濾器尺寸：
|
DN |
L |
H |
H1 |
有效過濾面積m2 |
|
50 |
278 |
166 |
306 |
0.0039 |
|
65 |
314 |
187 |
348 |
0.0053 |
|
80 |
342 |
205 |
384 |
0.0079 |
|
100 |
418 |
246 |
473 |
0.0133 |
|
125 |
460 |
270 |
529 |
0.0204 |
|
150 |
500 |
292 |
581 |
0.0273 |
|
200 |
588 |
340 |
694 |
0.0462 |
|
250 |
690 |
398 |
281 |
0.0699 |
|
300 |
792 |
452 |
949 |
0.1001 |
|
350 |
852 |
485 |
1023 |
0.1205 |
|
400 |
970 |
547 |
1166 |
0.1585 |
|
500 |
1148 |
642 |
1372 |
0.2438 |

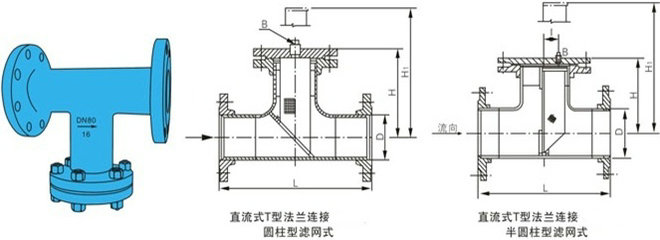

T型過濾器結構示意圖：
T型過濾器維護及保養：
粗濾過濾器：
1、過濾器的核心部位是過濾器芯件，過濾芯由過濾器框和不銹鋼鋼絲網組成不銹鋼鋼絲網屬宜損，需特別保護；
2、當過濾器工作一段時間后，過濾器芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時清除過濾
器芯內的雜質；
3、清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾后介質的
純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞；
4、如發現不銹鋼鋼絲網變形或損壞，需馬上更換。
精密過濾器
1、精密過濾器的核心部位是過濾濾芯，過濾芯由特殊的材料組成，屬宜損件，需特別保護；
2、當精密過濾器工作一段時間后，過濾器濾芯攔載了一定量的雜質，這時壓力降增大，流速會下降，需及時清除
過濾器內的雜質，同時要清洗濾芯；
3、在清除雜質時，特別注意精密濾芯不得變形或損壞，否則再裝上去的濾芯，過濾后介質的純度達不到設計要求；
4、某些精密濾芯，不能多次反復使用，如袋式濾芯、聚丙烯濾芯等；
5、如發現濾芯變形或損壞，需馬上更換。
上海南石是專業的過濾器生產廠家，公司生產的產品：呼吸閥、阻火器、阻火透氣帽、防火真空壓力帽、鋁合金
圓球閥、鋁合金單法蘭球閥、卸油口、雙門底閥、量油孔等系列配套附件。
尊敬的用戶：歡迎您訪問我們的網站【http://www.mmzkyl.cn】, 如果您對產品、服務有任何建議或者疑問的
話，請立即聯系我們！我們一定會盡心盡力為您提供優質的服務！電話：021-6260346。
聲 明：
以上產品描述中所有文字、數據、圖片僅供參考具體以實物為準；實際型號由使用環境及使用工況決定！如果您需要更詳細了解產品的相關信息或索取相關資料請聯系我們！
