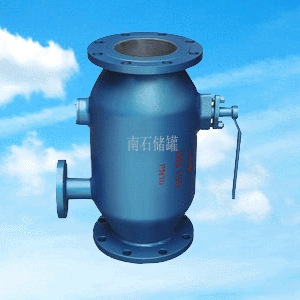

直通反沖洗過濾器
- 品牌 上海南石
- 型號 ZPG-I
直通反沖洗過濾器型號：ZPG-I
ZPG自動反沖洗過濾器克服傳統過濾產品的納污量小、易受污物堵塞、 過濾部分需拆卸清洗且無法監控過濾
器狀態等眾多缺點，具有對原水 進行過濾并自動對濾芯進行自動清洗排污的功能，且清洗排污時系統 不間斷
供水，可以監控過濾器的工作狀態，自動化程度很較高。反沖 洗過濾器可立式、臥式、倒置任意方向任意位
置安裝，可用于工業、 農業、市政電力、電子、醫藥、食品、印染、建筑、鋼鐵、冶金、造 紙等各行各業水
過濾。反沖洗過濾器，是一種利用濾網直接攔截水中的雜質，去除水體懸浮物、顆粒物，降低濁度，凈化水質，
減少系統污垢、菌藻、銹蝕等產生，以凈化水質及保護系統其他設備正常工作的精密設備。水由進水口進入自清
洗過濾器機體，由于智能化（PLC、PAC）設計，系統可自動識別雜質沉積程度，給排污閥信號自動排污。自動
反沖洗過濾器克服傳統過濾產品的納污量小、易受污物堵塞、過濾部分需拆卸清洗且無法監控過濾器狀態等眾多
缺點，具有對原水進行過濾并自動對濾芯進行自動清洗排污的功能，且清洗排污時系統不間斷供水，可以監控過
濾器的工作狀態，自動化程度很高。覆蓋了由10um到3000um的各種過濾精度的需求，為客戶提供各種水過濾設
備。反沖洗過濾器，運行及控制不需外接任何能源就可以自動清洗過濾，自動排污。反沖洗期間不斷流，清洗過
濾周期可以調節，清洗過濾時間默認為10-60/s，清洗過濾損失水量只占過濾水量的0.08－0.6%；過濾精度可達
10-3000 微米；工作壓力可達1.0-1.6Mpa；單臺流量：4-4160m3/h。反沖洗過濾器可立式、臥式、倒置任
意方向任意位置安裝，可用于工業、農業、市政電力、電子、醫藥、食品、印染、建筑、鋼鐵、冶金、造紙等各行
各業水過濾。反沖洗過濾器可用于對工業水、海水、食品和制藥等輕化工工業廢水、循環水的過濾，以及乳化液再
生、廢油、液態原料等過濾處理等。在冶金工業及石化工業及電廠給排水和循環水系統和涉及到液態的介質過濾等
工藝中，應用自動反沖洗過濾器也日趨廣泛，我國現代冶金企業引進的連鑄水系統、高爐水系統、熱軋用高壓水除
鱗系統、乳化液系統以及封閉的水循環系統，液態的介質過濾系統均大量地采用了自動反沖洗過濾器。
直通反沖洗過濾器材料及參數：
|
公稱通徑DN |
DN50-800 |
|
殼體材質 |
碳鋼、不銹鋼 |
|
濾芯材質 |
不銹鋼等 |
|
過濾精度 |
10目-500目 |
|
法蘭壓力 |
0.6-2.5MPa |
|
連接方式 |
法蘭連接 |
|
法蘭密封面 |
RF、MFM、RJ、TG |
|
墊片材質 |
PTFE、金屬纏繞、丁晴橡膠等 |
直通反沖洗過濾器工作原理：正常工作時導流蝶板為開啟狀態，此時水由入口進入，經過濾網濾掉 顆粒雜質。
在過濾過程中，濾網逐漸累積水中的臟物、雜質，形成過 濾雜質層，由于雜質層堆積在濾網的內側，因此在濾
網的內、外兩側 就形成了一個壓差。當過濾器的壓差達到預設值時，將開始清洗過程 此間凈水供應不斷流。清
洗時首先關閉中間的導流蝶板，然后打開排 污閥開始排污，當排污口污水排凈時，關閉排污閥并打開導流蝶板完
成排污。ZPG-L型自動反沖洗排污過濾器宜安裝在直角彎管上，ZPG-I 型自動反沖洗排污過濾器宜水平或垂直安裝，
當直通式垂直安裝時 水流方向應該是自上而下，安裝時應注意外殼上箭頭方向必須與水流 方向一致，正常運行時，
蝶閥處于開啟狀態，當需要排污時，關閉蝶 閥，打開排污閥直至排出水質變清為止，開啟蝶閥，既完成排污過程。
可保泵閥使用延長壽命的優點。
直通反沖洗過濾器尺寸：
|
規格（DN） |
L |
A |
B |
C |
排污口（DN） |
|
40 |
250 |
180 |
63 |
90 |
15 |
|
50 |
255 |
185 |
70 |
100 |
15 |
|
65 |
270 |
190 |
82 |
120 |
20 |
|
80 |
320 |
225 |
96 |
140 |
25 |
|
100 |
350 |
250 |
128 |
180 |
32 |
|
125 |
440 |
320 |
162 |
200 |
40 |
|
150 |
525 |
380 |
189 |
230 |
50 |
|
200 |
700 |
520 |
220 |
280 |
65 |
|
250 |
875 |
660 |
255 |
330 |
80 |
|
300 |
1050 |
790 |
294 |
380 |
100 |
|
350 |
1200 |
885 |
330 |
450 |
125 |
|
400 |
1400 |
1040 |
377 |
480 |
150 |
|
450 |
1550 |
1145 |
420 |
500 |
150 |
|
500 |
1700 |
1250 |
462 |
580 |
150 |
|
600 |
2000 |
1460 |
537 |
650 |
200 |
|
700 |
2280 |
1720 |
607 |
700 |
200 |
|
800 |
2500 |
1900 |
685 |
820 |
200 |
直通反沖洗過濾器應用范圍：
鋼鐵：用于原料場、燒結球團廠水處理過濾，高爐、軋機、連鑄機等系統冷卻水過濾，高壓水除磷系統雜質過濾
汽車：涂裝生產線，在汽車、拖拉機、摩托車、發動機制造水,處理系統都有廣泛應用
發電廠：用于電廠鍋爐高純水制備的精度預處理部分，發電機冷卻水、密封用水的過濾，系13-4統用水量特大
時可作為旁濾處理、全濾處理使用。
石油化工：在循環水場做旁濾處理，可單機或多機型并聯主處理，代替濾料過濾，減少濾料過濾負荷，可避免
大量的沖洗耗水，節約成本
農業園林及造紙廠：在有噴頭、噴嘴系統中，應減少由于雜質所造成的設備堵塞、磨損，因此需要選擇高精度、
高自動化過濾產品機械、食品或其他：對系統進行自動、精度過濾，用來防止冷卻水系統堵塞
礦山：過濾井下噴淋水，保證系統工作正常。
給水及污水處理：用于預處理系統中，提高系統運行效率
廣泛應用于飲用水處理、建筑循環水處理、工業循環水處理、污水處理、采礦業水處理、高爾夫球場水處理、建
筑、鋼鐵、石油、化工、電子、發電、紡織、造紙、食品、制糖、制藥、塑料、汽車行業等領域。
直通反沖洗過濾器安裝方法：
1、安裝只需按照設備筒體上箭頭指示進水方向連接在管路上；
2、設計、安裝時應盡量考慮排污口在下部，便于雜物的順利排放；
3、排污管就近接入排水溝，且應保持排污順暢；
4、為便于觀察系統工況和日常操作，應在進、出口安裝壓力表和手動閥門；
5、排污時，應根據排污情況，通過開關閥門，對濾網沖洗10-60秒；
直通反沖洗過濾器安裝注意：
過濾器規格的選用應與安裝管路相匹配，當過濾器流量不能滿足管路要求時，可將兩個（或多個）過濾器并聯安
裝，或做旁濾處理。過濾器應盡量安裝在系統要保護的地方，入口低壓影響使用，因此也應安裝在靠近壓力源的
地方。過濾器應串聯安裝在管路系統中，為保證在停機檢修時系統不間斷供水，建議系統中設置旁路，過濾器進
出口及旁路均應設置切斷用球閥。在有可能發生回流的地方，應在過濾器出口安裝止回閥。
