不銹鋼Y型過濾器_不銹鋼Y型過濾器怎樣安裝,維護
不銹鋼Y型過濾器圖片
不銹鋼Y型過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其
它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，
排污方便等特點。不銹鋼Y型過濾器由于其整體采用不銹鋼材質制作而成，不銹鋼具有不銹性和耐蝕性，所以
該種材質Y型過濾器特別適用于化工、石油化工生產中的弱腐蝕性物料，如：硝酸類、醋酸類、氨、烴類等；
制冷中的低溫物料，如：液甲烷、液氨、液氧及各種制冷劑；輕工食品、制藥生產中有衛生要求的物料，如：
啤酒、飲料、乳制品、糧漿醫藥用品等?？砂从脩粢笾谱鳛V網，其外型基本相同（Y型），內部件全部采用
不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護
極為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型
號者，只需5-10分鐘。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。
主要材料參數
|
殼體材質 |
不銹鋼 |
|
公稱通徑 |
15～500mm |
|
濾框?yàn)V網材質 |
不銹鋼 |
|
密封件材質 |
耐油石棉、丁腈橡膠、聚四氟乙烯 |
|
工作溫度（℃） |
-80～450 |
|
公稱壓力（MPa） |
1.6～10（150Lb～600Lb） |
|
連接方式 |
法蘭連接 |
|
過濾精度（目/in） |
10～300 |
|
螺帽螺栓 |
20# 304 304L 316 316L |
|
法蘭標準 |
GB/T 9112-2000、HG 20592-97、HG 20615-97 |
|
設計制造檢測標準 |
HGJ532-91 GB150-98 |
|
結構長度標準 |
GB/T 12221 GB/T 14382-93、SH/T 3411-99 |
|
試驗與檢驗標準 |
JB/T 9092 |
主要技術參數表
|
型號 |
公稱壓力(MPa) |
耐壓試驗壓力(MPa) |
工作壓力(MPa) |
|
GL41H-P
|
1.0 |
1.1 |
1.0 |
|
1.6 |
1.8 |
1.6 |
|
|
2.5 |
3.8 |
2.5 |
|
|
4.0 |
4.4 |
4.0 |
|
|
設計壓力 |
PN1.0-25.0MPa |
||

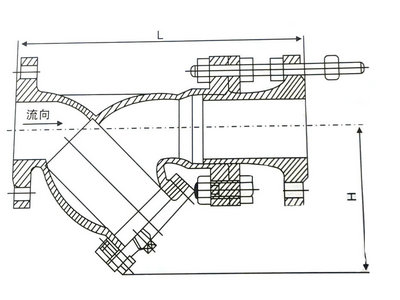

不銹鋼Y型過濾器主要外形尺寸與結構圖：
|
DN |
英寸 |
L |
H |
H1 |
拉桿伸縮過濾器 |
重量kg |
有效過濾面積m |
|
|
15 |
1/2 |
125 |
70 |
150 |
L |
H |
2 |
0.00185 |
|
20 |
3/4 |
145 |
70 |
150 |
|
|
3 |
0.00281 |
|
25 |
1 |
160 |
80 |
160 |
|
|
3.8 |
0.00342 |
|
32 |
5/4 |
180 |
90 |
180 |
|
|
6 |
0.00486 |
|
40 |
3/2 |
200 |
100 |
240 |
|
|
7.2 |
0.00767 |
|
50 |
2 |
220 |
130 |
250 |
300 |
130 |
10 |
0.01160 |
|
65 |
5/2 |
260 |
165 |
350 |
350 |
165 |
17 |
0.02111 |
|
80 |
3 |
280 |
195 |
390 |
400 |
195 |
20 |
0.03029 |
|
100 |
4 |
320 |
230 |
450 |
450 |
230 |
32 |
0.04063 |
|
125 |
5 |
350 |
300 |
520 |
500 |
300 |
53 |
0.05245 |
|
150 |
6 |
380 |
335 |
580 |
550 |
335 |
66 |
0.07709 |
|
200 |
8 |
495 |
420 |
690 |
650 |
420 |
110 |
0.00967 |
|
250 |
10 |
595 |
500 |
800 |
775 |
500 |
165 |
0.19155 |
|
300 |
12 |
640 |
580 |
950 |
900 |
580 |
225 |
0.26738 |
|
350 |
14 |
700 |
640 |
1150 |
|
|
312 |
0.032525 |
|
400 |
16 |
800 |
700 |
1360 |
|
|
500 |
0.40946 |
|
450 |
18 |
850 |
790 |
1480 |
|
|
700 |
0.53256 |
|
500 |
20 |
900 |
875 |
1650 |
|
|
900 |
0.65385 |
不銹鋼Y型過濾器安裝維護：
1.Y型過濾器可以水平安裝或垂直安裝，進出口方向與閥體上的箭頭方向應保持一致。
2.過濾器的核心部位是過濾器芯件，過濾芯由過濾器框和不銹鋼鋼絲網組成，不銹鋼鋼絲網屬宜損件，
需特別保護。
3.當過濾器工作一段時間后，過濾器芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時清
除過濾器芯內的雜質。
4.清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾后介
質的純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞。
5.如發現不銹鋼鋼絲網變形或損壞，需馬上更換。
6.注意：每次維護、清洗前，應將過濾器與帶壓系統隔離。清洗后的過濾網在安裝回過濾器后，注意觀察
過濾器墊片是否有漏水情況發生，如果發現滲漏，及時更換密封墊片.
